油漆灌装机主要结构和工作原理
-
主要结构及作用
本机主要有机架及防护罩部分、传动部分、托瓶部分、灌装部分和电器部分组成。主要部分的作用及结构分别为:
-
机架及防护罩部分:支撑各部件及防护装饰;有机架、台罩、护板等部分组成。
-
传动部分:传送动力;有电机、减速机、齿轮、主轴、中间立柱等部分组成。
-
托瓶部分:带动瓶子定点灌装;有斜坡齿轮、瓶托、瓶托轴、拉簧、滚轮等组成。
-
灌装部分:完成液体的定量灌装;有储料罐、浮球液位控制阀、灌注阀等组成。
-
电气部分:控制灌装机及输瓶机的运转,有电气箱及按钮、开关等组成。
-
传动原理:
电动机通过三角带带动减速机,再由减速机输出端齿轮Ⅰ带动大齿轮Ⅱ转动。此时,花盘中间支柱及储料罐随之yi起转动,当把瓶子放到瓶托上时,由于瓶托轴下端的滚轮在固定的凸轮上滚动,使瓶托带譸ai孔觵i起进行升降运动完成灌装任务。
-
灌装阀工作原理:
储料罐内的液体经过液阀体上的孔充满量杯,其内部的空气由气管排出。当瓶子随瓶托上升时,瓶口顶住定为罩,使阀芯也随着上升。当上升到yi定位置时,进液阀体上的孔关闭,使量杯内液体与储料罐内液体隔jue。同时,阀芯上的孔打开,量杯内液体由该孔经进液阀体上的孔,流入量杯内,zhi此便开始下yi个灌装循环。

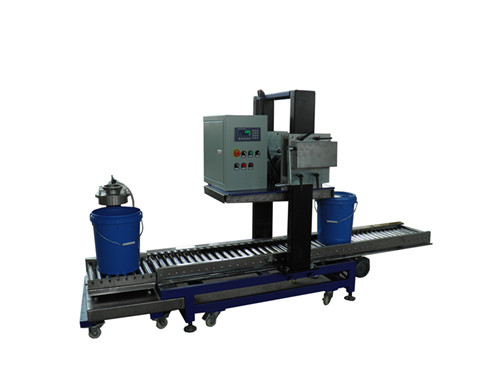

油漆灌装机主要特点:
1:该系统采用国外xian进技术生产的称重式灌装机,计量精度高,不受物料的影响。
2:由快加和慢加组成的加料阀,既能提高灌装速度又可提高灌装精度。
3:计量范围大,可在10-50KG内任意调节.
4:灌装头采用防滴漏装置,灌出的乳胶漆无气泡产生,开罐效果好。
5:自动控制物料进料,配有气动夹盖和气动压盘装置,灌装容积可储存10种配方,可方便切换。
